Mi az a CUPAL kettősfém, és mikor kell?
A CUPAL (magyarul kettősfém vagy réz-alumínium bimetál) egy hidegen hengerelt, diffúziósan hegesztett kompozit: alumínium mag, réz borítás. Ott van rá szükség, ahol réz és alumínium vezető csavaros kötésben találkozik — gyűjtősín-átmenetnél, kapcsolószekrényben, kábelsaru-kötésnél. Közvetlen Cu–Al érintkezésnél galvánkorrózió indul, nő az érintkezési ellenállás, melegszik a kötés. A CUPAL átmeneti alátét, lemez vagy szalag közbeiktatásával mindkét oldal a saját fémével érintkezik. Az alábbi cikkek végigveszik az anyagot, a méretválasztást, a beépítést és a vonatkozó DIN/IEC szabványokat.

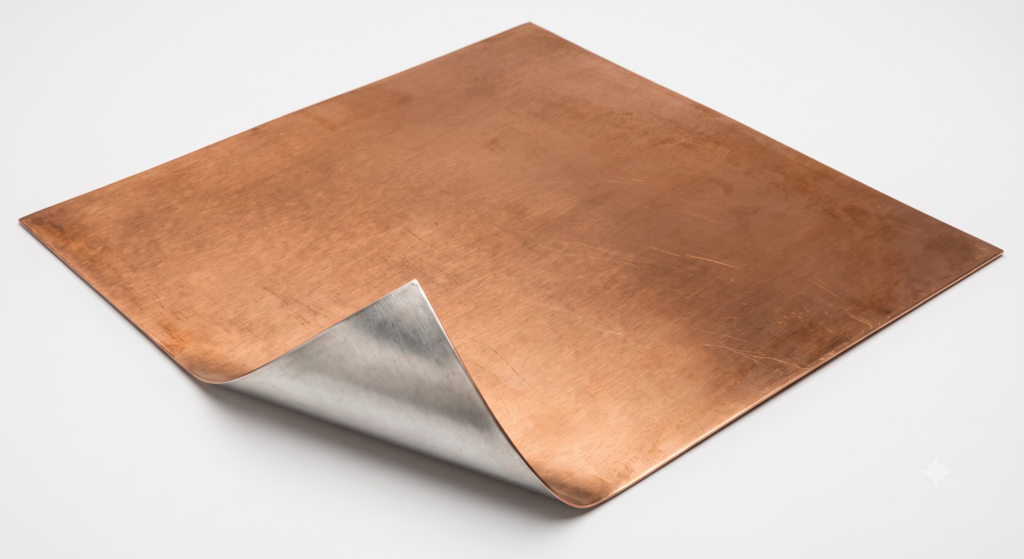

Általában raktárról kapható nálunk az alumínium-vörösréz érintkezés korróziós problémáinak elkerülésére használatos CUPAL lemez, 500×500 mm-es táblában, melynek darabolását és lyukasztását is vállaljuk kis és nagy darabszámban is.
| Ø (mm) |
Cikkszám |
d1 (mm) |
d2 (mm) |
S (mm) |
Súly (kg/100) |
Cu súly (kg/100) |
Csomagolás (db) |
Max. kábelcsatlakozó (mm²) |
| 6 |
ICALCU6CS |
16 |
6,5 |
1 |
0,08 |
0,04 |
25 |
120 |
| 8 |
ICALCU8CS |
18 |
8,5 |
1 |
0,10 |
0,04 |
25 |
120 |
| 10 |
ICALCU10CS |
23 |
10,5 |
1 |
0,15 |
0,08 |
25 |
240 |
| 10 |
ICALCU10CS2 |
26 |
11,0 |
1 |
0,10 |
0,20 |
25 |
300 |
| 12 |
ICALCU12CS2 |
26 |
13,0 |
2 |
0,16 |
0,28 |
25 |
240 |
| 12 |
ICALCU12CS |
30 |
13,0 |
2 |
0,24 |
0,52 |
25 |
400 |
| 12 |
ICALCU12CS3 |
46 |
13,0 |
2 |
1,03 |
0,46 |
25 |
500 |
| 16 |
ICALCU16CS |
35 |
17,0 |
2 |
0,31 |
0,63 |
25 |
500 |
| 16 |
ICALCU16CS2 |
46 |
17,0 |
2 |
0,96 |
0,43 |
25 |
630 |
| 20 |
ICALCU20CS |
37 |
21,0 |
2 |
0,30 |
0,60 |
25 |
500 |
| 20 |
ICALCU20CS2 |
46 |
21,0 |
2 |
0,88 |
0,40 |
25 |
630 |
CUPAL lemez megmunkálással is foglalkozó oldalunkon kérhet egyedi ajánlatot alátét gyártásra:
